使用 UNIZ Dental
本文适用于NBEE、NBEE H、SLASH 2 PLUS
1. 简介
UNIZ Dental是一款专为UNIZ齿科3D打印机设计的切片软件。除了加载、旋转、生成支撑、切片等常用功能外，UNIZ Dental 还提供了许多专业的牙科工具，包括扫描修复、切分、镂空、打孔、标签、排版等等。下图为软件主界面。
主界面包括5个部分。
1.1 菜单
文件：创建新项目、打开和保存项目、加载和导出模型以及加载示例模型。
编辑：撤消/重做操作；切换模型尺寸、旋转、位置、支撑；全选、取消选择模型，复制、删除选中模型；对模型进行X、Y、Z轴镜像。
视图：切换到不同视图查看您的模型。显示或隐藏模型操控器、工具条、右侧工具栏。切换软件显示语言：英语、中文简体、西班牙语和俄语。
帮助：查看软件信息，在线帮助、发布说明，并允许您检查更新。
1.2 顶部工具栏
1.2.1.顶部工具栏1
新建：创建新的工程(zprj)。
打开：加载模型(stl、obj、3mf、amf)或工程文件(zprj)或矢量切片（slc）或切片文件（zslr）。
保存：将当前加载模型保存成工程文件(zprj)。
另存为：将当前加载模型另存为工程文件(zprj)。
导出：将选中的模型导出成stl格式的3D模型。
撤消：撤销当前操作，恢复上一个操作状态。
重做：恢复前一次撤销的状态。
1.2.2.顶部工具栏2
复制：复制选定的模型。份数可自行设定。
扫描修复：将扫描的牙科数据修复为可打印的牙模。
切分：将选中的模型在指定位置和平面上切分成两部分。
镂空：镂空选定的实体模型。
打孔：在选定的模型上挖孔。
标记：在所选模型的表面标记文字。
排版：排列所有加载的模型；排列牙模：水平或垂直。
修复：修复选中的拓扑异常的模型。
1.3 左侧工具栏
提供3D打印模型预处理的常用功能：
-
尺寸：修改选定的模型的大小。 -
旋转：修改模型的定向。 -
位置：编辑模型位置，贴底面、居中、复制选中模型，自动摆放模型。 -
支撑：为模型自动生成支撑或者手动编辑支撑。
用户登录：使用优你造（uniz）官网注册账号登录。
1.4 右侧工具栏
模型列表：查看已加载模型列表，修改模型的可见性、选中状态，对选中模型执行贴底面、居中、复制、镜像X、Y、Z操作和删除操作。如果模型有缺陷，则会显示感叹号。
打印机列表：选择打印机类型，自动筛选出已添加过的此类型的打印机。局域网内打印机管理：自动或手动获取局域网内打印机；删除不再使用的打印机历史记录。不同类型的打印机有不同的打印尺寸和精度。
配置：查看当前切片配置或新增配置。手动执行切片，导出切片文件。配置列表随打印机而改变。
展开/隐藏：单击可展示或隐藏右侧工具栏，让“交互视窗”变得更加宽阔。
1.5 3D交互视窗
3D交互视窗由中间模型操作区、右上角视图切换及右侧剖面观察器三部分组成。
1.5.1.模型操作区
范围：立方体的大小即是3D打印机的打印尺寸及范围，如果模型超出了范围，多余的部分将以红色标记。
网格：网格长、宽都为10mm，方便快速评估模型大小及位置。
坐标系： 3D场景坐标系的坐标原点为网格中心。
X：标识X轴方向。
Front：表示打印机托盘的位置。
1.5.2.快捷操作器(Manipulators)
选择一个或多个模型，操纵器将显示在模型上。按下操纵器上的圆圈进行拖动并释放，模型将围绕相应的轴线进行旋转。
操作环：选中单个圆环进行转动，模型将围绕相应的轴旋转改变方向。
1.5.3.视图切换
切换到不同视图观察模型。
左视图
俯视图
右视图
正视图
主视图
1.5.4.剖面观察器
拖动上面的滑块来切割模型的上半部分并观察截面。拖动下部的滑块来切割模型的下部并观察截面。滑块的左侧显示当前的高度和层数。
上滑块、下滑块
2. 操作指导
2.1 常用操作
选中工具：在目标上点击鼠标左键进行选中
选中模型：
- 1）在目标模型上点击鼠标左键选中或长按鼠标框选N个模型进行选中
- 2）在“模型列表”中，点击鼠标左键选中或长按鼠标框选N个模型名称进行选中
取消模型选中：
- 1）在“3D交互视窗”内点击模型外的其他位置，模型取消选中
- 2）在”模型列表”中，点击模型名称外的其他位置，模型取消选中
快捷菜单栏使用：
- 1）在“3D交互视窗”中，在选中模型上点击鼠标右键，出现快捷菜单栏。
- 2）在“模型列表”中，在选中模型上点击鼠标右键，出现快捷菜单栏。
2.2.常用快捷键
3.Uniz Dental 使用流程
- 第一步：打开软件-在电脑上打开uniz dental。
- 第二步：选择打印机-在“打印机列表”选择对应的打印机类型和打印机，如不选择则默认记录上次使用打印机类型（首次打开软件，打印机类型显示默认值）。
- 第三步：打开模型。
- 第四步：模型处理-使用相应工具进行模型处理。
- 第五步：切片-设置切片配置参数进行切片。
- 第六步：保存本地/网络发送-切片文件保存本地使用u盘拷贝到打印机或网络发送到目标打印机进行打印。
4.打印机设置
此功能主要管理当前所选打印机类型和此类型下的打印机列表。打印机列表包括虚拟打印机和真实打印机。这里主要是管理真正的打印机，包括自动搜索局域网中的打印机，在局域网中手动添加打印机，删除打印机，管理打印机历史记录切片。
4.1.选择打印机类型
选择打印机类型，自动筛选出已添加过的此类型的打印机。
4.2.选择打印机
在打印机列表中选择打印机。如果当前没有可使用的打印机，您可以在列表中选择一个虚拟打印机。虚拟打印机包含在每种打印机类型的打印机列表中。如果不需要基于局域网传输切片，可以选择虚拟打印机，然后进行打印数据准备。
4.3.添加打印机
前提条件：
- 1）打开打印机并确保它已通过以太网或Wi-Fi连接到网络。
- 2）确保打印机与PC连接到同一网络。
如果需要基于 LAN 将切片传输到打印机，则需要将打印机添加到打印机列表中。本软件提供了两种方法：自动搜索和手动添加。
4.4.自动搜索
- 1）选择打印机机型，点击“打印机列表”中的“...”，打开“打印机设置”菜单。
- 2）点击“刷新”，自动搜索连接的打印机并将其添加到打印机列表中。
- 3）选择目标打印机即可。
提示：由于网络环境的原因，有可能无法搜索打印机。在这种情况下，建议手动添加打印机；
4.5.手动添加
- 1）您需要在打印机的触摸屏上获取打印机的 IP 地址。
- 2）单击“新建”按钮，输入IP地址，然后单击“添加”按钮。
- 3）如果成功检测到打印机，它将被添加到打印机列表中。如果无法连接到目标打印机，请检查打印机的网络设置。
提示：打印机处于搜索状态时，无法新建打印机。
4.6.删除打印机
历史打印机信息存储在打印机列表中。如果列表中有无效的打印机，您可以在打印机管理中删除它。
打开打印机设置对话框，选择打印机，单击删除按钮，然后按照提示进行确认。
4.7.管理打印机的历史记录切片
显示打印机本地切片文件：在打印机设置框中，选择打印机，然后单击“刷新列表切片”按钮，将列出存储在所选打印机上的历史切片。
删除打印机本地切片文件：选择一个切片，然后单击“删除切片”，所选切片文件被删除。
5.模型基础管理
UNIZ dental支持STL、OBJ、AMF、 3MF格式的3D模型、ZPRJ格式的工程文件、SLC和ZSLR格式的切片数据文件。

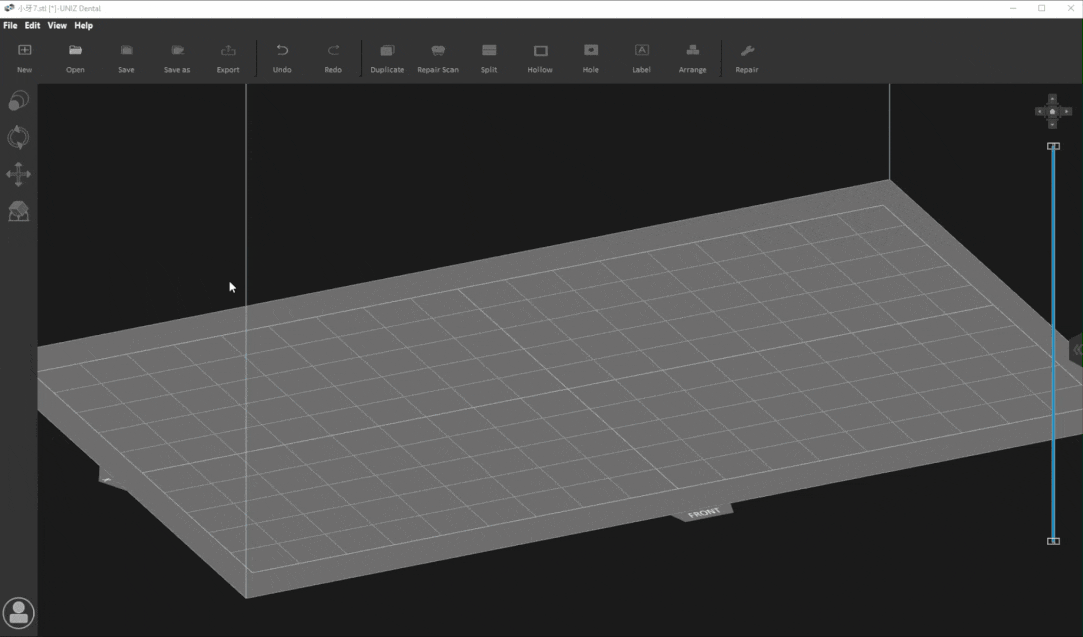

5.1.加载模型
- 方式1：直接拖拽一个或多个模型至电脑桌面的Dental软件图标上。
- 方式2：直接拖拽一个或多个模型至3D交互视窗内。
- 方式3：点击顶部工具栏1中“打开”按钮 ，打开对话框后选择需要加载的模型，点击“确认”，等待模型加载至“3D交互视窗”即可。
- 方式4：点击菜单栏中“文件”->“打开”，打开对话框后选择需要加载的模型，点击“确认”，等待模型加载至“3D交互视窗”即可。
5.2.删除模型
- 方式1：在选中模型上点击鼠标右键，出现快捷菜单栏，点击“删除”，选中模型实时被删除。
- 方式2：点击右侧工具栏中“模型列表”，即可看到所有模型名称，选中需要删除的模型名称，在选中模型名称位置点击鼠标右键，出现快捷菜单栏，点击“删除”，选中模型实时被删除。
- 方式3：选中需要删除的模型名称，手指点击键盘按键“delete”，选中模型实时被删除。
5.3.导出模型
- 方式1：点击菜单栏中的菜单 “文件”，选择“保存”/”另存为”/“导出stl”，系统弹出“文件保存窗口”，选择保存的位置，点击保存即可。
- 方式2：在顶部工具栏1，选择“保存”/”另存为”/“导出”，系统弹出“文件保存窗口”，选择保存的位置，点击保存即可。

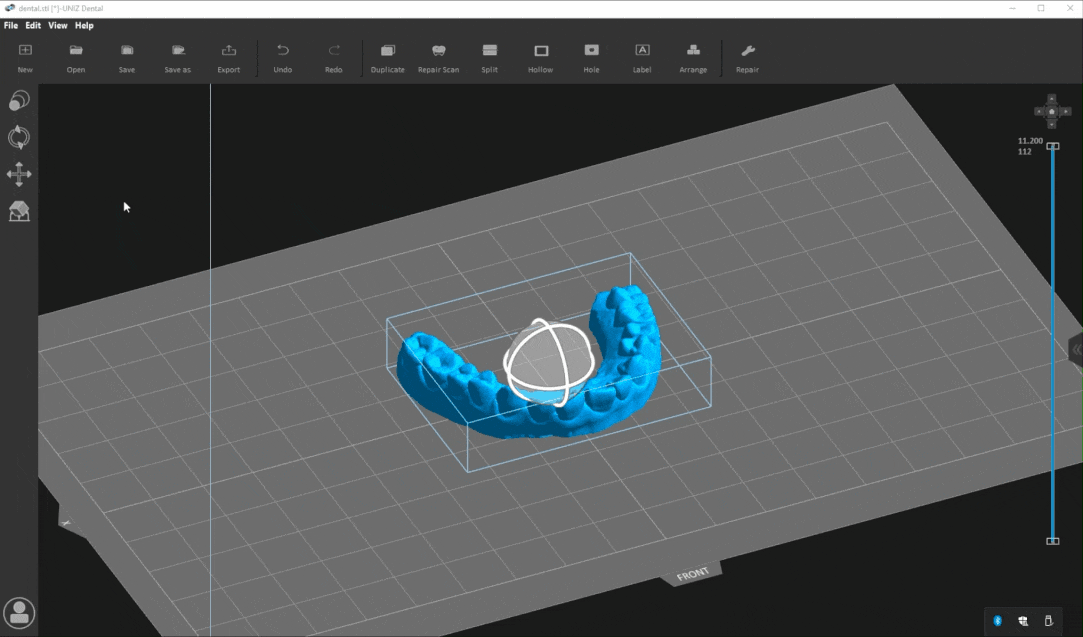

6.修改大小
- 方式1：在选中的模型上按下左键拖动然后释放，依据鼠标按下的起止位置，实现模型的等比缩放。
- 方式2：修改X、Y、Z输入框中的值后按下回车键，或点击输入框后的上下翻按钮，模型依据修改前后的值在X、Y、Z三个方向上进行等比缩放。
- 方式3：修改比例，若选中单个模型，模型将按修改后比例值进行缩放；若选中多个模型，所有模型的缩放比例将设置成1，修改后的比例相对1进行缩放。
- 方式4：修改单位，在长度单位：毫米（mm）和英寸（in）间进行切换。
提示：模型若带支撑，修改大小后丢失所有支撑。
7.移动模型

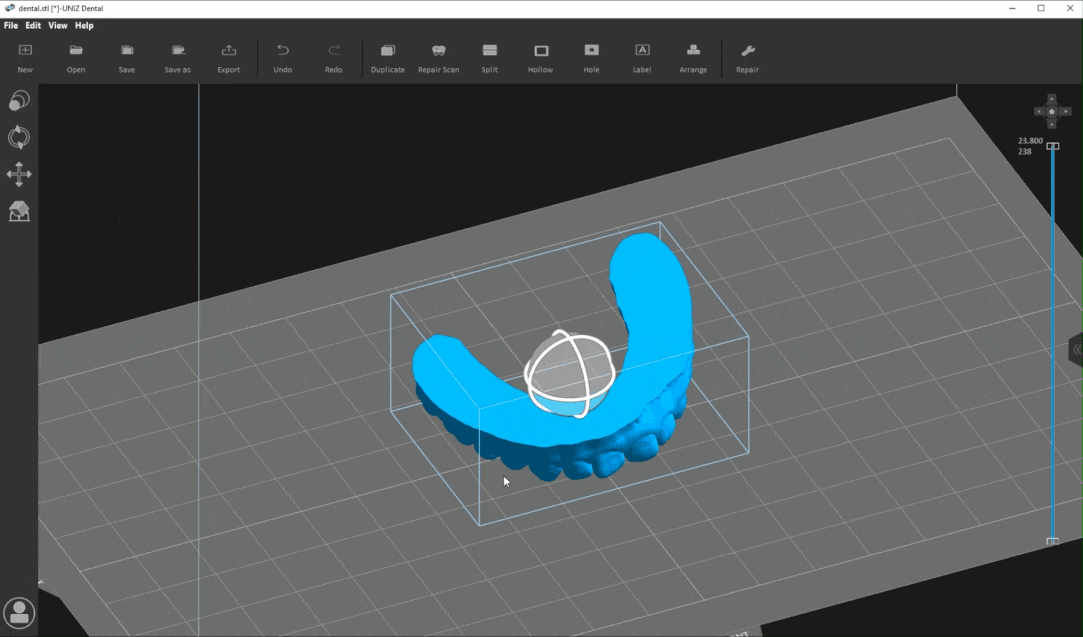

7.1.角度旋转
不同模型在打印时需要依据模型自身的特性调整角度，才能获得较好的打印结果。
- 方式1：在工具窗口修改x角度、y角度、z角度，选中模型实时旋转。
- 方式2：快捷操作器悬挂在选中模型上时，鼠标悬浮在选中模型“快捷操作器”的单根圆环上，长按鼠标拖动圆环，沿着此圆环轴线进行模型的旋转。
- 方式3：点击工具窗口中 “指定底面”，使用鼠标点击模型的目标底面，进行模型快速旋转。
注意事项：沿着X轴或Y轴旋转模型时，模型的支撑将被移除；沿着Z轴旋转模型时，模型的支撑将不会被移除。

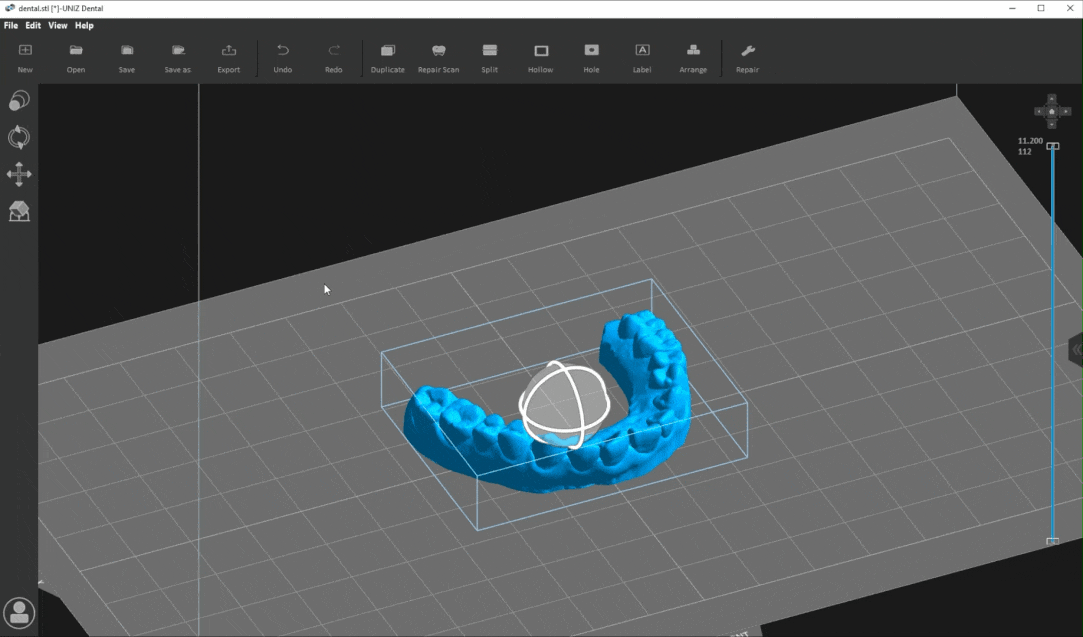

7.2.位置移动
- 方式1：在工具窗口修改x值、y值、z值，选中模型沿着对应的x、y、z轴线进行位置移动。鼠标点击“贴底面”，z值清0，选中模型实时贴底。鼠标点击“居中”，x和y值清0，选中模型实时居中。
- 方式2：快捷操作器悬挂在选中模型上时，长按鼠标拖动选中模型，进行模型的移动。
- 方式3：在选中模型上点击鼠标右键，出现快捷菜单栏，点击“贴底面”，z值清0，选中模型实时贴底，点击“居中”，x和y值清0，选中模型实时居中。
- 方式4：点击右侧工具栏中“模型列表”，即可看到所有模型名称，选中需要需要操作的模型名称，点击“贴底面”，z值清0，选中模型实时贴底。点击“居中”，x和y值清0，选中模型实时居中。
注意事项：移动模型时，模型若带支撑，修改Z值后将删除支撑。
8.切换视角
视角切换可以帮助模型在操作旋转、摆放以及添加支撑等功能时，切换更多的观察角度，使操作更合理。

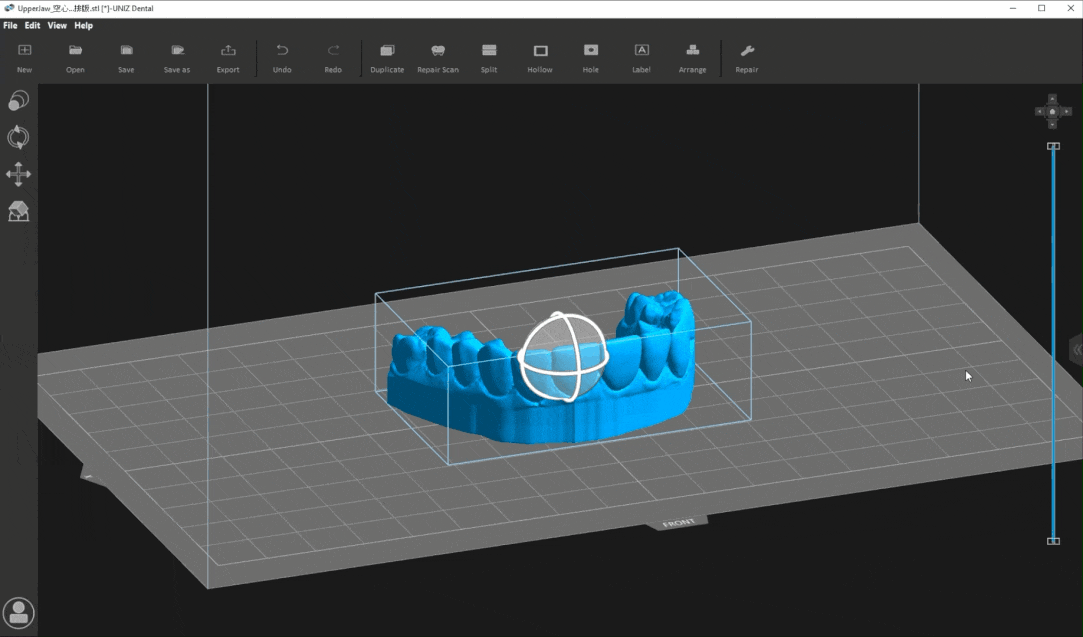

8.1.外观视角
- 方式1：点击视图工具栏中的方向按钮，随着点击方向，视图实时切换为“主视图”或“左视图”或“右视图”或“俯视图”或“正视图”。
-
- 方式2：长按鼠标右键点击“3D交互视窗”内任意位置并拖动，进行“模型操作区”的转动。选中模型时，“模型操作区”将以选中的模型为中心进行旋转，不选中模型，“模型操作区”将以托盘为中心进行旋转。按住Shift键并长按鼠标右键进行拖动，“模型操作区”将会随着鼠标的拖动而平移。上下滚动鼠标中键，“模型操作区”将以鼠标位置为中心实现缩放。
- 方式3：点击菜单栏中的菜单“查看”，点击“主视图”/“左视图”/“右视图”/“俯视图”/“正视图”，随着点击方向，视图将实时切换。
- 方式4：鼠标位于操作区时，滑动滚轮，可放大或缩小视图。
8.2.剖面查看
剖面查看常用于模型在操作镂空、挖洞、添加支撑以及切片等功能时，查看模型内部是否符合打印标准。
操作方式：拖拽“剖面观察器”上滑块或者下滑块，模型实时隐藏滑块上部或下部位置，展示出滑块当前位置的剖面。
9.修复
修复功能可以把损坏的3D模型进行自动修复优化，避免因模型损坏而打印失败的问题，提高打印成功率。如果 3D 模型有缺陷，模型列表视图中的选项前会提示感叹号。
操作方式：
1）若3D模型数据有错，点击“修复”功能，可选择是否仅修复小洞，并调整洞的大小，点击“修复模型”对模型进行自动修复操作。如果勾选仅修复小孔，当存在无法修复的大孔时，修复速度会大大提高。
2）正常模型的外表面为亮蓝色，如果模型外表面为暗蓝色，说明模型表面反向，点击“反向”对模型进行修复。
10.扫描修复
扫描修复功能适用于扫描牙模的修复，帮助扫描牙模快速转化成可打印的牙模文件。

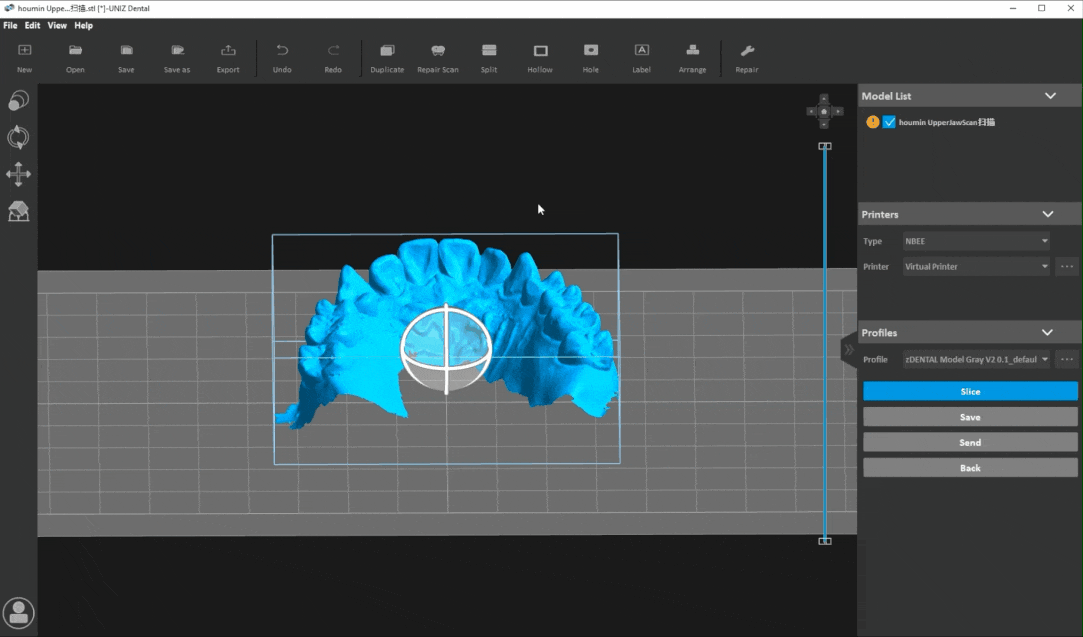

10.1.三点切割面
选中模型后，鼠标左键三次点击模型，三点形成一个切割面，可左键选中点后拖动，来调整切割面的方向，点击“修复”，选中模型将自动修复并根据“底座高度”的值补全缺失的底座。

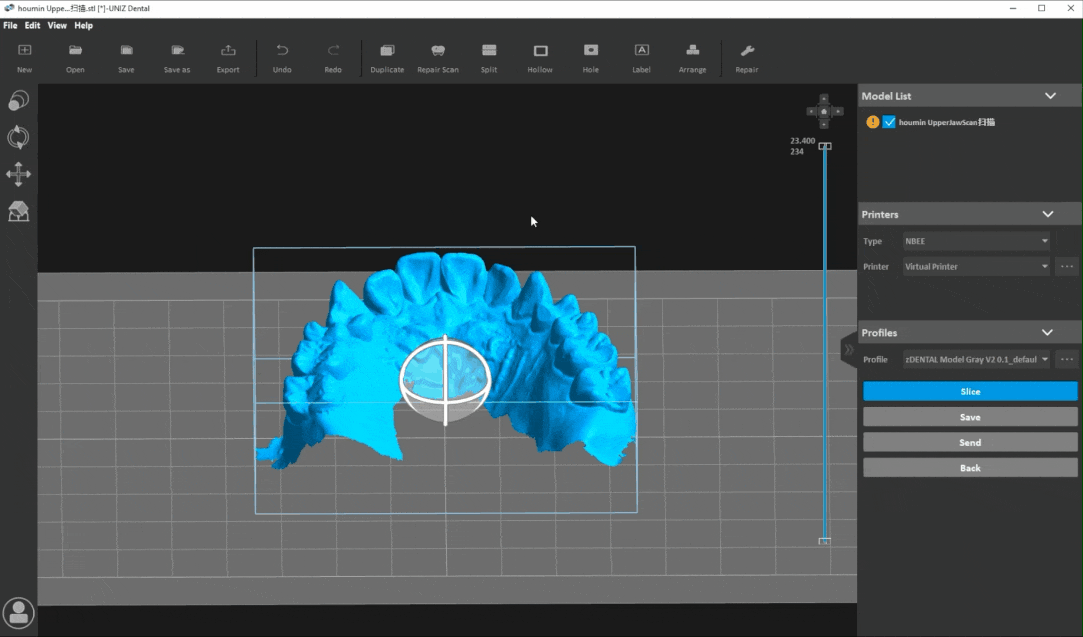

10.2.水平面切割
- 方式1：旋转口扫数据，将咬合面（即牙齿）朝上。在“修复扫描”对话框中调整剖切面的z值和底座高度，然后单击“修复”按钮，所选模型将自动修复并添加的底座。
- 方式2：旋转口扫数据，将咬合面（即牙齿）朝上。在“修复扫描”框中调整底座高度，移动鼠标调整剖切面的z值，点击鼠标左键，所选模型将自动修复并添加的底座。
参数说明：Z：指z平面的高度

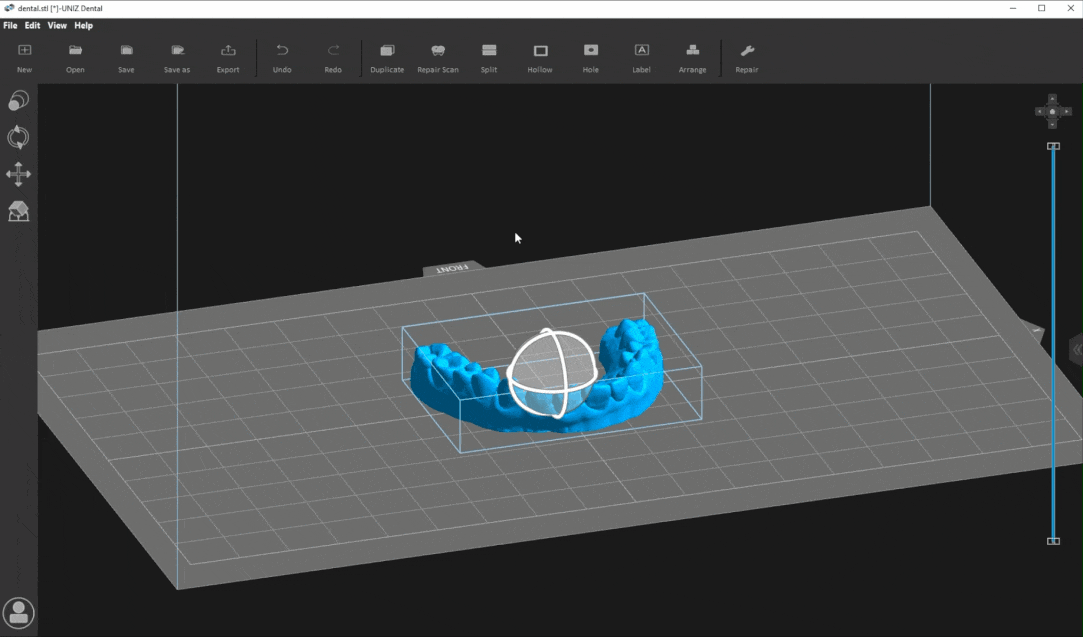

11.复制
- 方式1：工具窗口内调整您需要的复制数量，点击“复制”，选中模型执行复制操作。
-
- 方式2： 鼠标移动到选中模型上，点击鼠标右键，弹出快捷工具栏，点击复制，选中模型将自动复制，增加1份。
- 方式3： 点击右侧工具栏中“模型列表”，即可看到所有模型名称，选中需要操作的模型名称，点击鼠标右键后弹出快捷菜单，点击“复制”，选中模型将自动复制，增加1份。
12.切分
切分功能主要适用于模型过大或模型无法直接打印的情况。使用切分功能，把某个模型切分成多个模型零件进行打印。某些状态下，切分后将增加模型打印的成功性，减少打印时间。

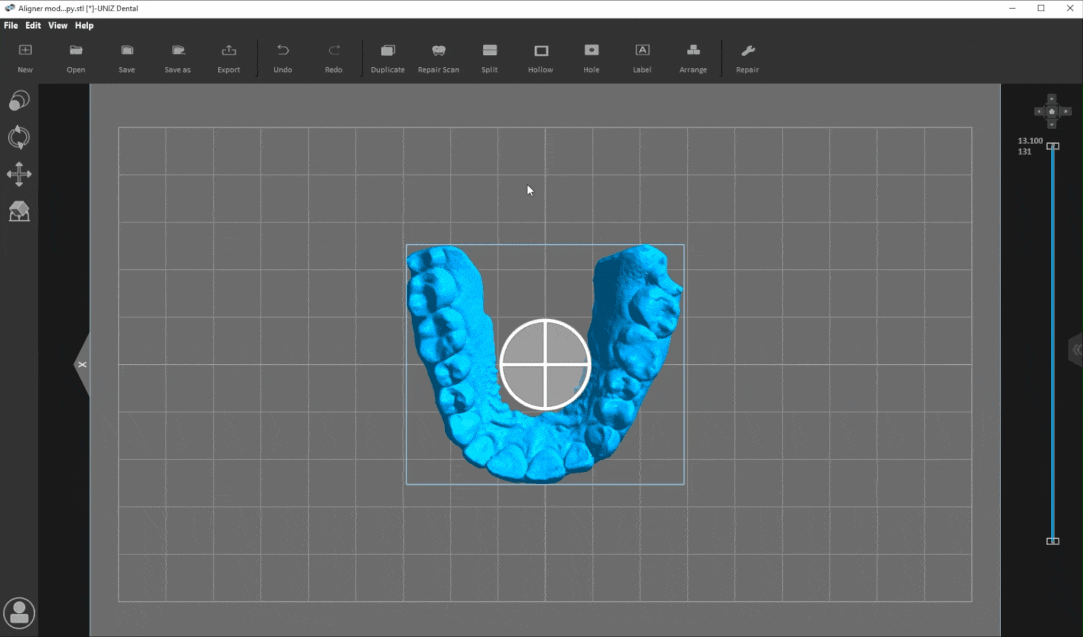

12.1.三点法
选中模型后，鼠标左键三次点击模型，三点形成一个切割面，可左键选中点后拖动，来调整切割面的方向，点击“切分”进行选中模型的切割。

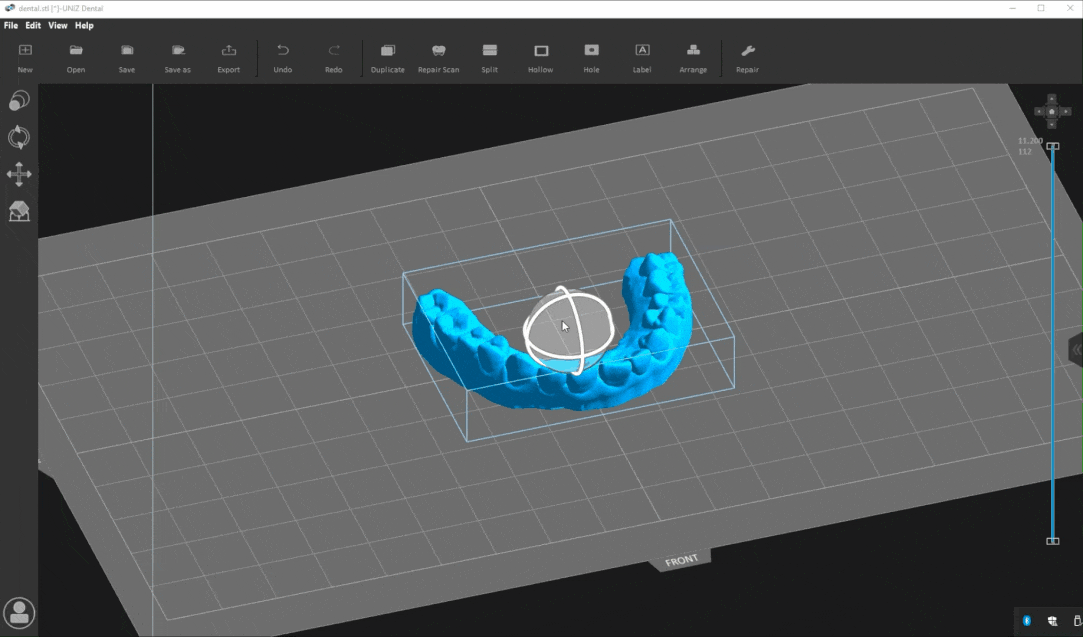

12.2.点法式
- 方式1：在工具框中调整切面的位置和角度，点击“切分”进行选中模型的切割。
- 方式2：在工具框中调整切面的角度，通过移动鼠标来调整切分面的位置，单击鼠标左键确认切分。
13.镂空
镂空功能可以很好的避免实心模型在打印中过度浪费树脂，以及有可能产生模型过重，无法粘合在打印托盘上，从而掉下来造成打印失败的后果；
操作方式：调整壁厚，点击“镂空”，自动进行选中模型的内部镂空。镂空完成后，可使用“剖面观察器”可查看内部镂空状况。
参数说明：
壁厚：指内部镂空后，模型外直径减去内直径的厚度
操作方式：选择洞口的形状，调整洞的大小和深度，选择是否“保留洞”，移动鼠标点击模型目标位置，进行打孔。
参数说明：
形状：洞的外形
大小：洞的直径
深度：洞的深度
保留孔：打孔后，孔部分会被剪切下来形成新的模型，勾选后将保留孔的模型，不勾选则默认删除孔部模型。

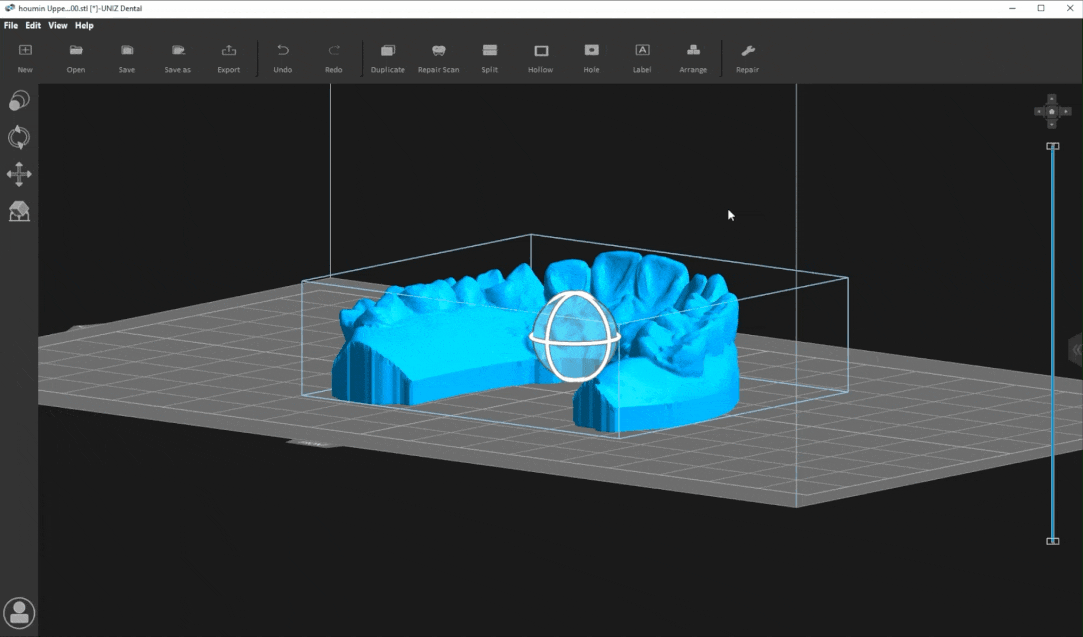

14.打孔
打孔功能主要配合镂空功能使用，洞口可以帮助模型在打印中排出空气，减少升降中的压力。以及帮助内部镂空外部封闭模型进行多余树脂的排出。
操作方式：选择洞口的形状，调整洞的大小和深度，选择是否“保留洞”，移动鼠标点击模型目标位置，进行打孔。
参数说明：
形状：洞的外形
大小：洞的直径
深度：洞的深度
保留孔：打孔后，孔部分会被剪切下来形成新的模型，勾选后将保留孔的模型，不勾选则默认删除孔部模型。
15.标记
标记功能可以有效避免模型打印后无法区分属于谁的状况。
操作流程：选择字的字体、厚度、尺寸、凸起或者凹进并且输入需要标记的文字内容，移动鼠标，标记内容跟随移动，单击模型上的目标位置，文字标记应用于模型。

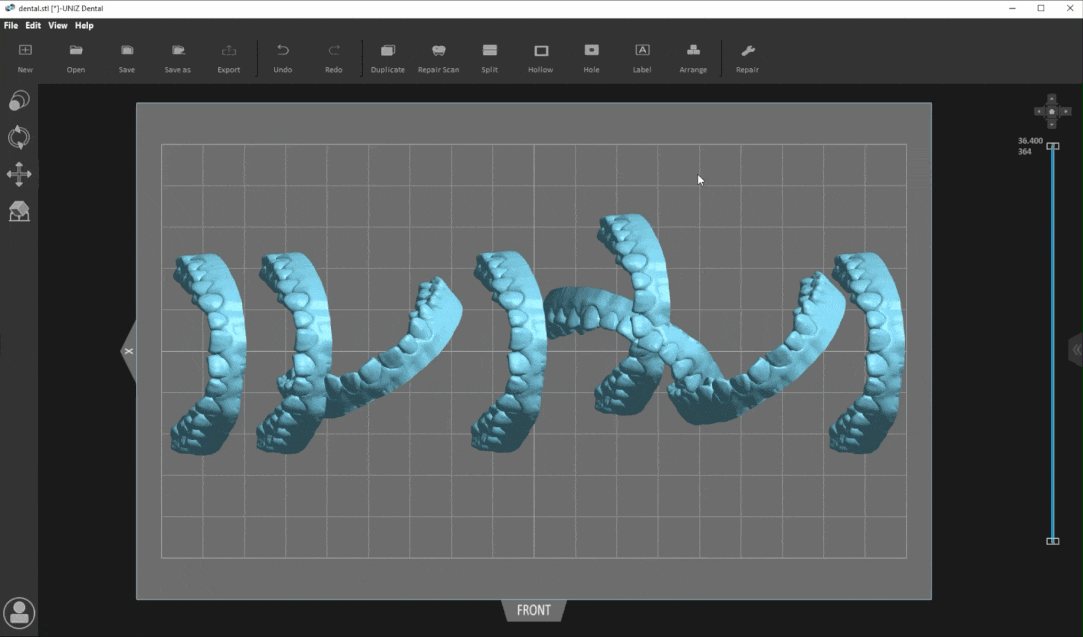

16.排版
自动布局功能帮助您实现模型的快速排版布局，提高工作效率。
- 方式1：调整模型间距，点击“自动摆放”进行自动排版布局，此功能应用于全部模型。
- 方式2：选择牙模排版样式“横板”或者“竖版”，点击“应用”牙模将自动排版布局。此功能应用于牙模场景。
提示：若模型带支撑，执行齿科模型排版功能将丢失支撑。
17.添加支撑
3D打印的原理是逐层打印，叠加成型。若模型部分区域存在悬空，或已打印部分不足以支撑住未打印部分，则需要添加支撑。
17.1.支撑参数
抬升高度：若模型需添加整面的支撑，修改模型抬升高度，推荐值为5mm。
平距、支撑直径、支撑头长度、支撑头大小：如下图所示
内部支撑：为模型内部有悬空的位置添加内部支撑，勾选表示添加。
支撑连接：加强支撑的稳定性，勾选表示添加。常用于较长的支撑。
支撑结构：树状结构和单一结构。
支撑头：八角形结构和十字形结构。
支撑头样式：支撑与模型接触处的形状为球形，球形和支撑头的接触位置的粗细范围为球形直径的50%~100%;
底座样式：包含点状、线状、整面三种样式。
底座厚度：设置底座的厚度，范围为0.5~2mm。
倾斜角度：设置支撑的角度，范围为0~20度。
17.2.自动支撑
操作方式：选中需要添加支撑的模型，调整适合的支撑参数，点击“生成”，模型自动生成支撑，点击“删除支撑”，删除所有添加的支撑。

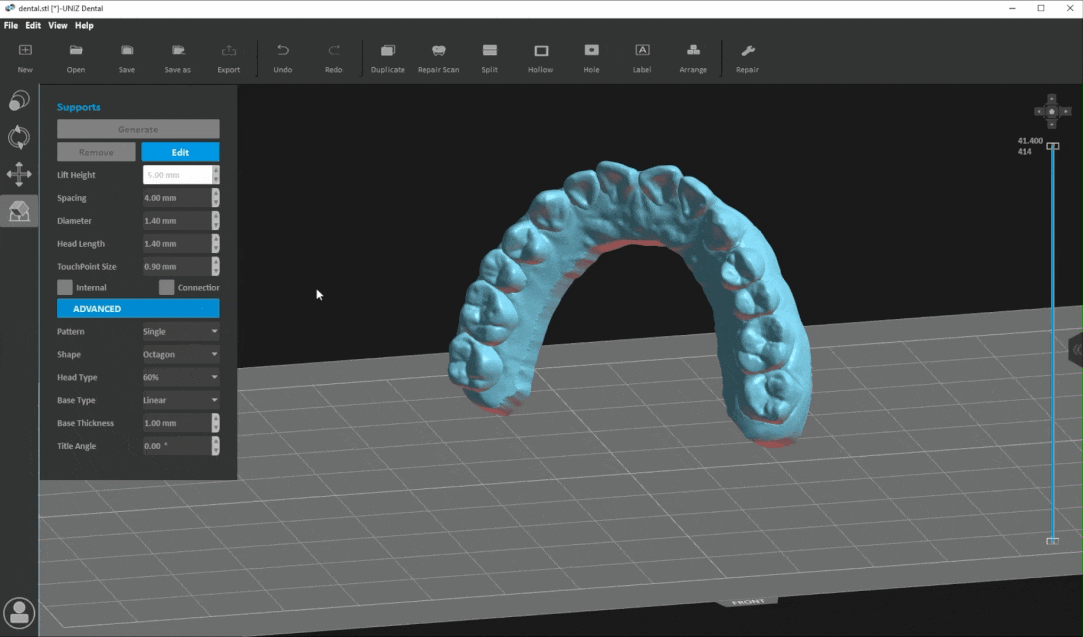

17.3.手动编辑支撑
操作方式：选中需要添加支撑的模型，点击“高级选项”调整适合的参数，然后点击“编辑”进入手动编辑模式，调整适合的支撑参数，移动鼠标选择合适位置，点击鼠标左键添加支撑，点击“完成编辑”，完成手动添加支撑，点击“删除所有”，删除所有添加的支撑。
操作提示白色等高线：移动鼠标时，模型上会显示白色等高线，线上所有点的Z值和当前鼠标位置所在点的Z值一致，基于白线可方便寻找悬空点等。
选择支撑：选择支撑时，鼠标左键点击单选或鼠标左键长按拉框多选。
修改支撑头/支撑脚的位置：长按鼠标左键选中并拖动支撑头或支撑脚，实时修改其位置。
修改支撑参数：选中一个或多个支撑，修改工具框上的参数值，选中模型对应的参数将实时更新。
删除支撑：选中支撑，点击键盘Delete键，删除选中支撑。点击对话框上“删除所有”按钮，删除所有模型的支撑。
18.切片
切片是打印预处理最后一个环节，也是最重要的环节。在设置切片参数时，您需要选择一个配置文件，参数包括层厚、固化时间、冷却时间、电机速度、电机抬升高度等，打印参数影响打印的成功率。
18.1.配置设置
18.1.1 树脂厂商设置
1.选择打印机机型。
2.选择一台打印机。
3.选择一个树脂厂商。
4.点击右侧工具栏上树脂厂商旁边的 ... 按钮，打开树脂厂商设置菜单。
18.1.1.1 添加树脂厂商
1.打开树脂厂商设置菜单。
2.点击新建。
3.双击厂商名称，可编辑名称。
18.1.1.2 修改树脂厂商名称
1.打开树脂厂商设置菜单。
2.选择一个树脂厂商。
3.双击厂商名称，可编辑名称。
18.1.1.3 删除树脂厂商
1.打开树脂厂商设置菜单。
2.选择一个树脂厂商。
3.点击删除。
18.1.1.4 导入第三方树脂厂商的资料
1.使用浏览器打开UNIZ树脂库 https://www.uniz.com/us_en/materials/open-material-library ， 在页面上可以浏览到目前UNIZ所有支持的第三方品牌树脂。选择目标品牌树脂后，点击下方的 Download Material Profiles按钮下载，保存至本地。
2.打开软件的树脂厂商设置菜单。
3.点击导入，弹出一个对话框。
4.从本地文件中选择一个配置文件（.zcfg），并点击打开。
18.1.2 配置文件设置
1.选择打印机机型。
2.选择一台打印机。
3.选择一个树脂厂商。
4.点击右侧工具栏上树脂厂商旁边的 ... 按钮，打开配置设置菜单。
参数说明
18.1.2.1 添加配置文件
1.打开配置文件设置框。
2.点击新建，调整右视图上的数值。
3.点击保存。
4.双击配置名称，可编辑名称。
18.1.2.2 修改配置文件
1.打开配置文件设置框。
2.选择一个配置文件，配置参数将显示在右边。
3.修改右视图上的数值。
4.单击 保存。
18.1.2.3 删除配置文件
1.打开配置文件设置框。
2.选择一个配置文件。
3.点击 删除。
18.1.2.4 导入配置文件
1.打开配置文件设置框。
2.点击导入，弹出一个文件选择对话框。
3.从本地文件中选择一个配置文件（.zcfg），并单击 打开 来打开它。
18.1.2.5 导出配置文件
1.打开配置文件设置框。
2.选择一个配置文件。
3.点击导出，弹出一个对话框。
4.选择保存档案文件的位置，并给文件命名，点击 保存 按钮开始保存。

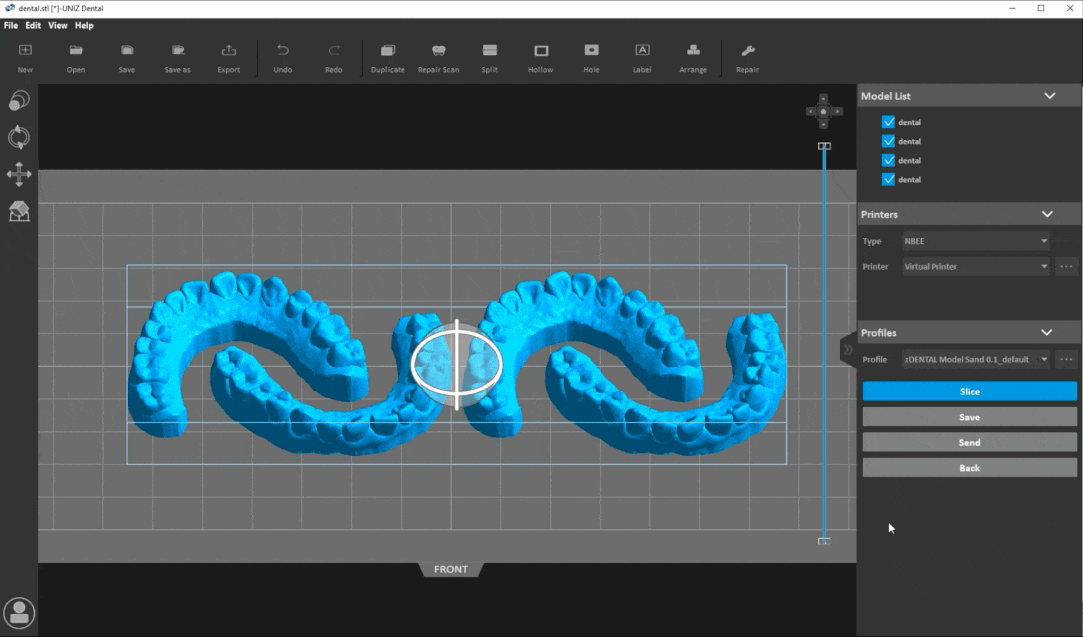

18.2.模型切片
在“配置项”中选择一个配置文件，点击“切片”，所有加载的模型将使用所选配置文件中设置的参数进行切片。
18.3.切片浏览
切片完成后，软件会自动切换到切片预览窗口。上下拖动滑动块，左边的3D窗口和2D窗口将同时显示滑动块高度的切片。
18.4.保存切片
单击右侧工具中的“保存”按钮，弹出保存路径对话框，单击“确定”按钮开始将切片保存到本地磁盘。
18.5.发送切片
单击右侧工具中的“发送”按钮，将切片发送至当前选定打印机。如果当前切片没有保存，发送前会先保存到本地磁盘。
