支撑设置
考虑到不同大小的模型、不同结构的模式对支撑的不同要求，软件提供了多个支撑参数选项。调整支撑参数可能会获得较好的打印结果，也可能导致打印失败，调整参数需要一定的打印经验。
本软件提供两种方式生成支撑：自动生成支撑和手动编辑支撑。

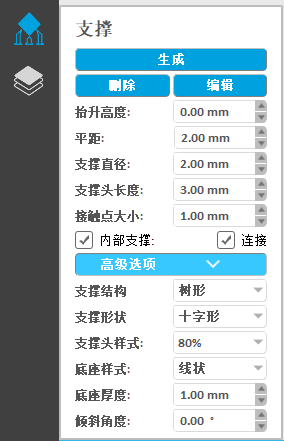

点击左侧支撑按钮打开支撑设置对话框：
与1.6版相比，取消了抬升、降下按钮，使用抬升高度（Lift Height）代替，此外新增了删除（Delete）按钮，新增样式（Pattern）、形状（Shape）等支撑参数。
- 自动生成支撑（Generate）：依据当前参数自动生成支撑；
- 删除（Delete）：清除选中模型的所有支撑；
- 编辑（Edit）：切换至手动编辑支撑模式；
支撑结构
支撑主要由四个部分组成：支撑底，支撑体，支撑连接和支撑头。宽平的底部确保和托盘粘牢。支撑连接用于加固多个长支撑。支撑头和模型表面垂直，防止支撑和模型粘贴，也方便支撑的拆卸。
支撑参数
抬升高度（Lift Height）
设置选中模型距托盘面的高度，修改本参数将会删除模型上已有支撑。
平距
平距设置自动支撑功能中支撑间的水平距离,起到控制支撑密度的作用。
支撑直径
用于设置支撑的直径，控制支撑的粗细。
支撑头长度
设置支撑头的长度。模型的大小及镂空的大小、支撑的粗细程度决定需要使用不同的支撑头长度，避免支撑和模型粘贴。
接触点大小
设置支撑头和模型接触点的大小。支撑和模型的接触点的大小在设置时需要权衡。
- 细小的接触点更容易拆卸，但在打印过程中可能承受不住模型的重量导致打印失败。
- 粗大的接触点提高了支撑的可靠性但可能覆盖模型表面的细节，并给拆卸带来麻烦，也可能导致模型表面的缺失。
内部支撑

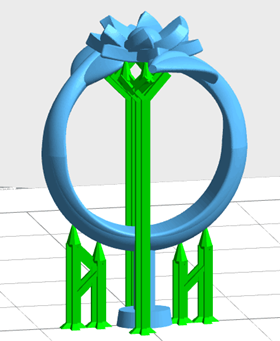

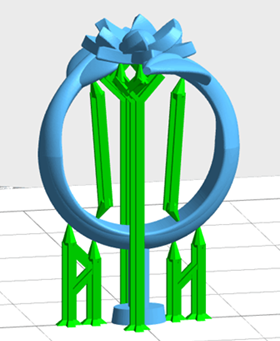

自动生成支撑时，勾选上内部支撑，在模型内部悬空处会生成支撑，确保悬空处可以成功打印。缺少内部支撑可能会导致悬空部分打印失败。下方左图是有内部支撑，右图是无内部支撑。该项默认勾选。

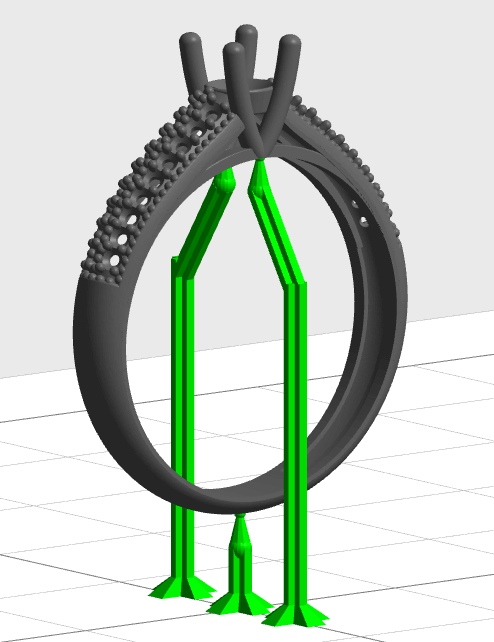

连接

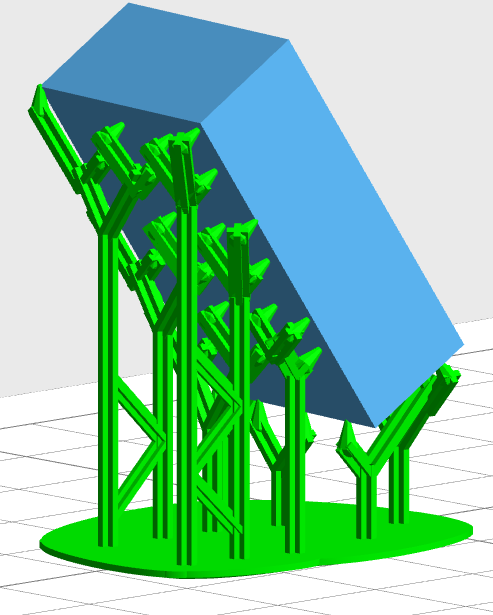

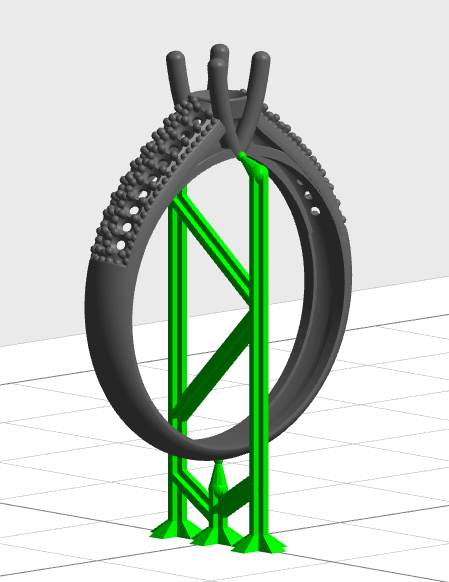

从结构角度讲，长支撑不稳定。勾选连接复选框，将在长支撑间增加连接，加强支撑的稳定性。下方左图是带连接支撑，右图是无连接支撑。该项默认勾选。

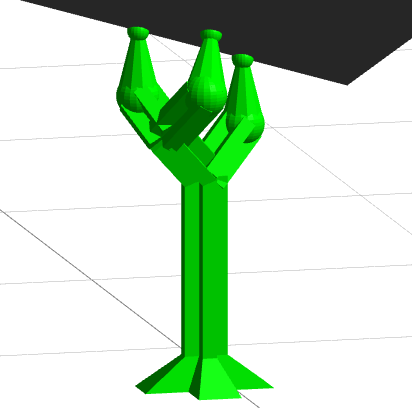

支撑结构
支撑结构包括：树形和简单型。

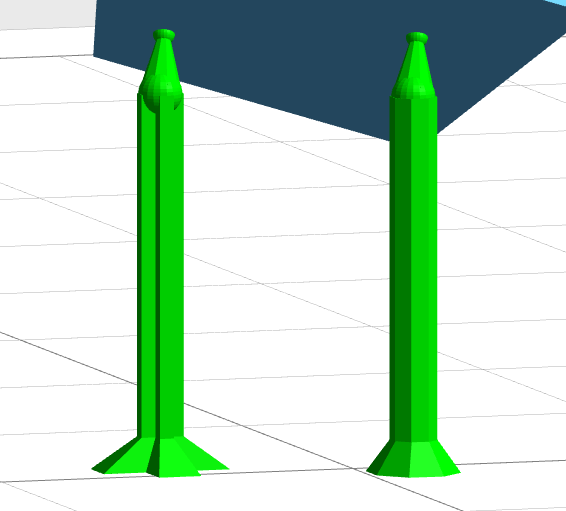

支撑形状（Shape）
支撑形状包括十字形和八边形
支撑头样式
设置支撑头样式。支撑头和模型接触位置的形状是圆球，不同支撑头样式下，支撑头和圆球的连接处粗细不同。

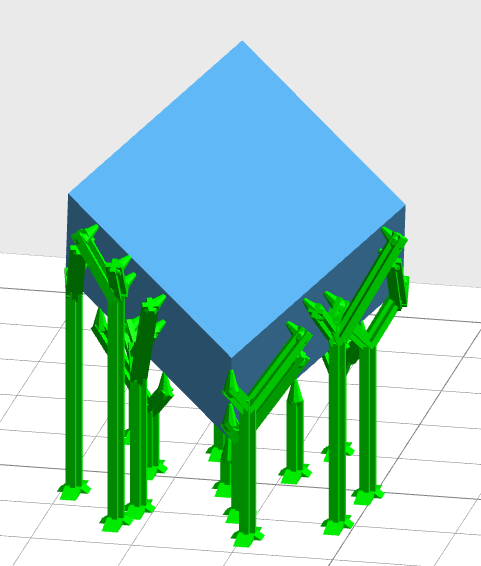

底座样式
软件提供点、线、三角网和面等四种底座样式。
底座厚度
设置底座的厚度。

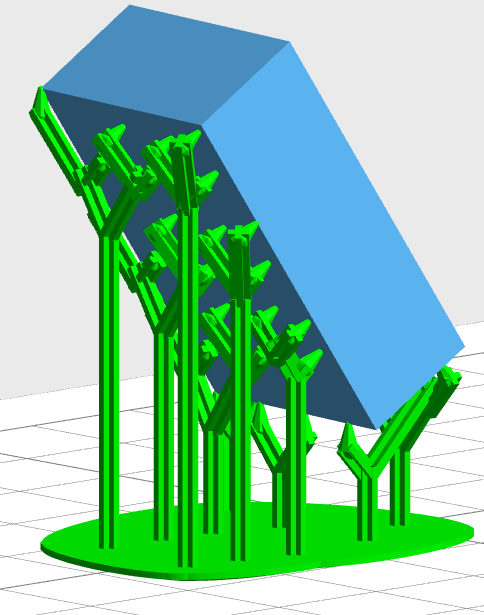

倾斜角度

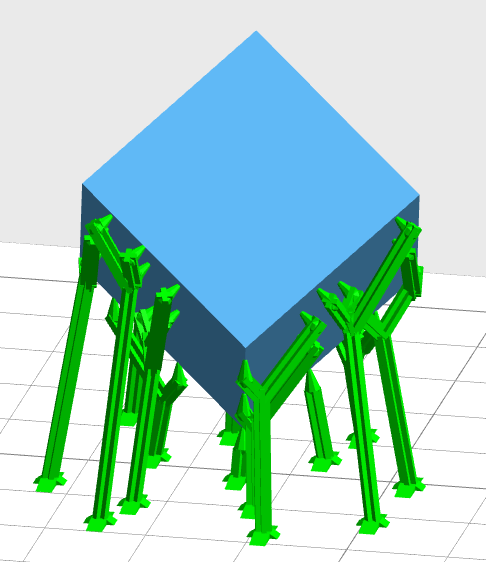

在UDP模式下，为保证局部区域不持续曝光，需要将支撑倾斜。而在普通模式下无需倾斜支撑。用户可以手动设置倾斜角度，范围是0到20度。默认倾斜角度为0。下方左图是垂直支撑，右图是倾斜支撑。
手动支撑
手动修改支撑无需选中模型，切换到手动模式即可对所有模型的支撑进行编辑。手动支撑只能调整支撑直径、支撑头长度、接触点大小等四个参数，其他参数使用已设置值。
进入手动模式

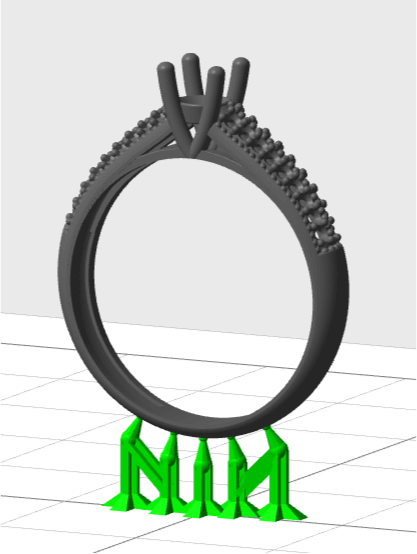

按下编辑按钮，系统将进入手动支撑模式，在该模式下，模型呈灰色，支撑呈绿色。支撑托盘非点状的情况下，以点的形式显示，方便修改支撑底的位置。
支撑选择
软件支持点选和拉框选择两种方式选择支撑。选中的支撑将高亮显示。
手动编辑包括两张模式：普通模式和高级模式。其中普通模式操作方式同1.6版本的手动编辑，高级模式是2.0版新增。两种模式最大的区别在与新建支撑。

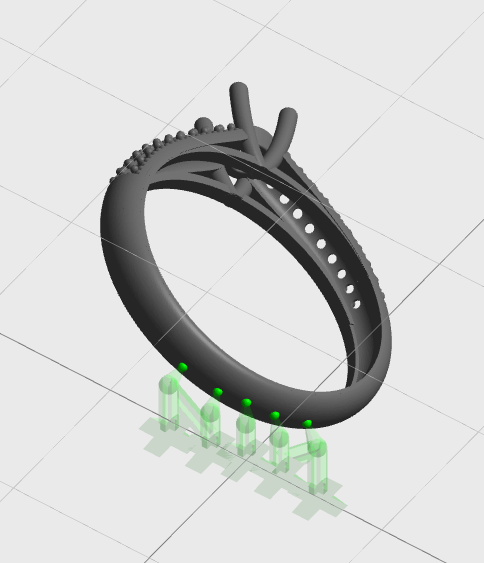

在手动支撑模式下，不同观察角度支撑显示会有差异。平视、俯视支撑时，支撑全显示。但在仰视时，支撑体和支撑脚将透明化。
点击应用（Apply），完成编辑功能并切换至自动模式。
1、普通模式
普通模式界面如下：
在普通模式下可以新增支撑、删除选中支撑、修改选中的参数（直径、支撑头长度和支撑头接触面大小）、修改选中支撑的支撑头或支撑脚位置。
1）支撑选择
支持鼠标点选和鼠标拉框选择两种方式。选中的支撑将高亮显示。
2）新增支撑
在模型上滑动鼠标，将显示一根和模型表面垂直的线，若线为绿色，代表此处可以添加支撑，若为红色则表示该位置不适合添加支撑。点击鼠标左键，将在鼠标位置处添加一个新的垂直于托盘的支撑。
3）删除支撑
按下“删除” 键即可删除选中的支撑。
4）编辑选中支撑参数
选中一个或多个支撑，修改支撑直径、支撑头长度、接触点大小等，模型相应属性将会实时更新。
5）编辑选中支撑位置
- 在支撑头上按下鼠标左键，在模型上拖动至目标位置释放，支撑头的位置将被修改。
- 和托盘接触的简单支撑（非树形支撑），按下Shift键，在支撑头上按下鼠标左键，在模型上拖动至目标位置释放，支撑体保持和托盘垂直，支撑脚同时跟随移动。
- 在支撑脚上按下鼠标左键，在托盘上拖动至目标位置释放，支撑底的位置将被修改。
- 拖动内部支撑的支撑头至托盘上，可以将内部支撑改成非内部支撑。
- 拖动非内部支撑底至模型上，可以将非内部支撑改成内部支撑。
- 拖动非内部支撑底至模型上，可以将非内部支撑改成内部支撑。
注意：
在拖拽过程中若模型变红则表明该位置支撑非法。
拖拽内部支撑或支撑脚至半空后释放鼠标，支撑将被删除。
2、高级模式

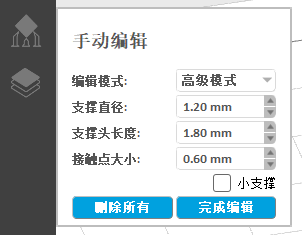

高级模式界面如下：
在高级模式下可以新增支撑、删除选中支撑、修改选中的参数（直径、支撑头长度和支撑头接触面大小）、修改选中支撑位置。与普通模式的区别如下：高级模式下新增支撑的鼠标操作动作是按下->拖动->释放，而不是简单模式下在模型上点击。在高级模式下除了可以生成连接模型->托盘的支撑外，还可以生成连接模型->支撑、连接支撑->模型、连接支撑->支撑、连接支撑->托盘、托盘上垂直向上支撑、细小支撑等。修改支撑操作同普通模式。
在模型上滑动鼠标，将显示一根和模型表面垂直的线，若线为绿色，代表此处可以添加支撑，若为红色则表示该位置不适合添加支撑。

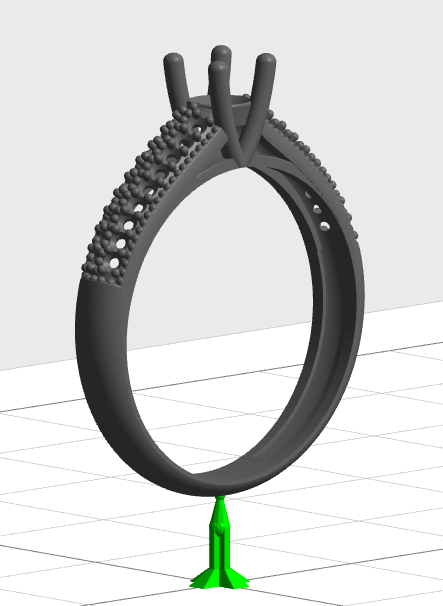

1)新建连接模型->托盘的支撑

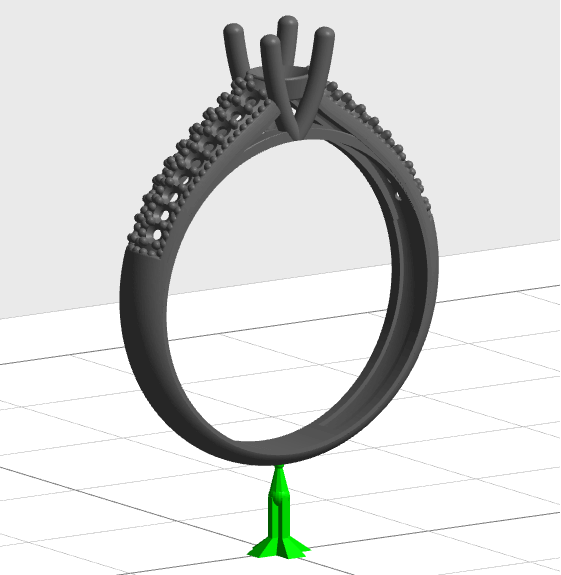

俯视的情景下，在模型上按下鼠标左键，拖动至托盘上（形状由内部支撑头变成支撑脚），释放鼠标，将生成一个新支撑。
注意：支撑体透明（仰视）时，不支持本操作。

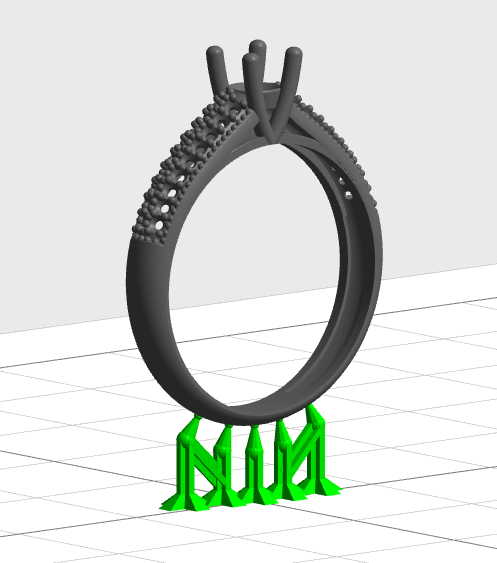

2)新建内部支撑
在模型上按下鼠标，拖动（显示内部支撑头）并释放，将生成一个新内部支撑。

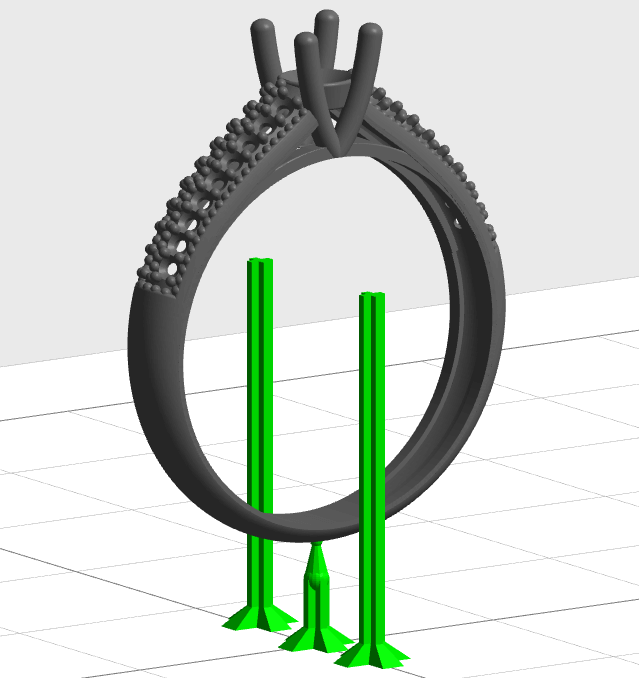

3)新建托盘上垂直向上支撑的支撑

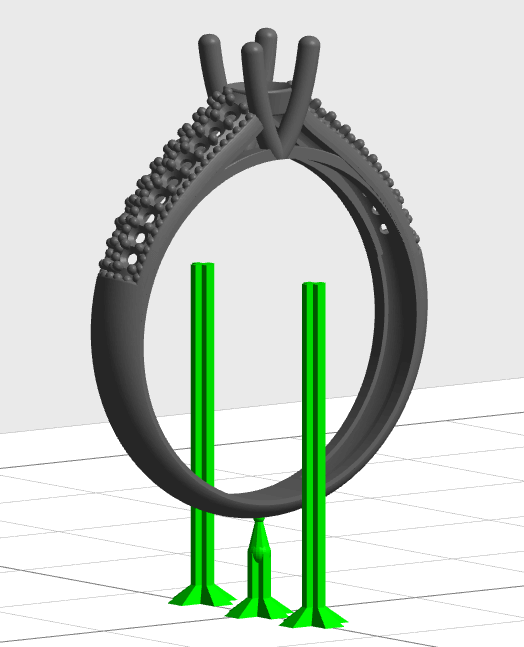

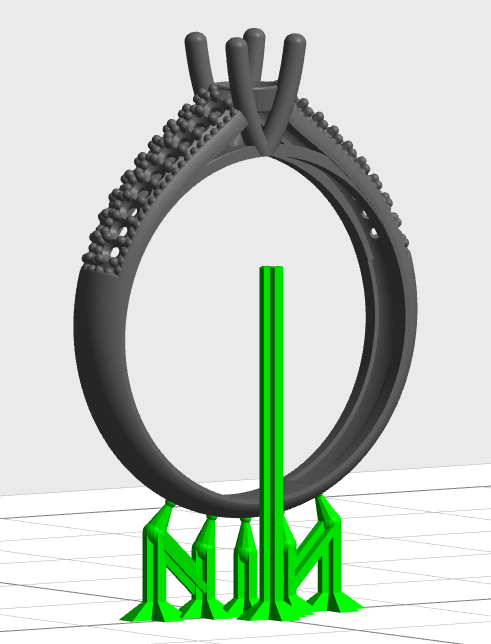

俯视的情景下，按下Alt键，在托盘点按下鼠标，向上拖动并释放，生成垂直向上的支撑。
注意：支撑体透明（仰视）时，不支持本操作。

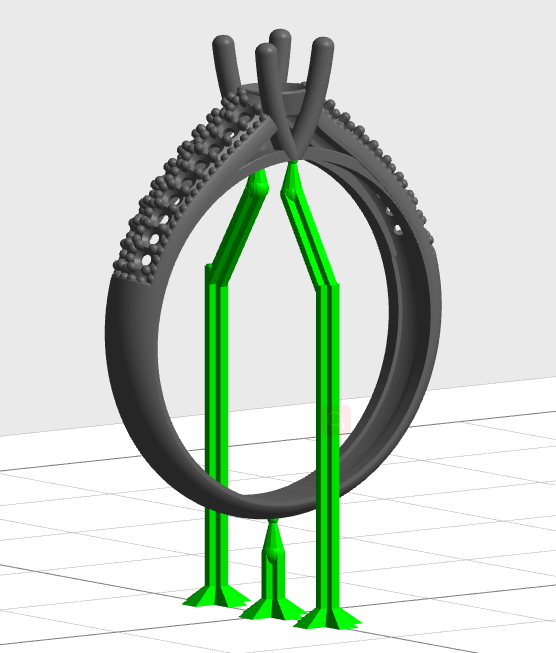

4)新建连接模型->支撑的支撑

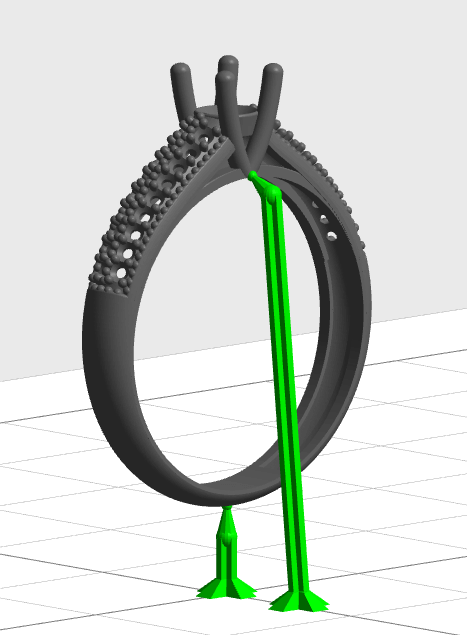

在模型上按下鼠标，拖动至支撑体上（内部支撑头或支撑脚消失），释放鼠标将生成连接模型和支撑的支撑。

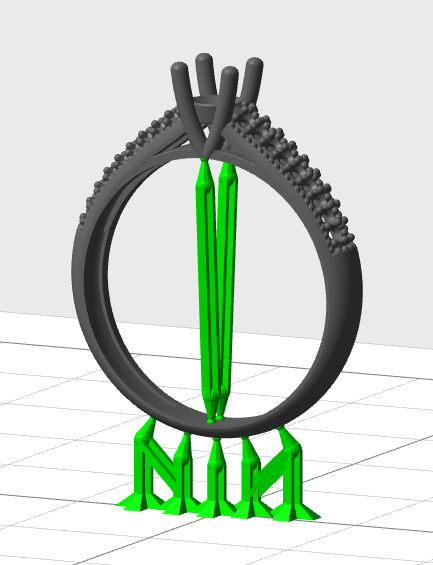

5)新建连接支撑->模型的支撑
俯视的情景下，在支撑体上按下鼠标，拖动至模型上（显示内部支撑头），释放鼠标将生成连接支撑和模型的内部支撑。
注意：支撑体透明（仰视）时，不支持本操作。

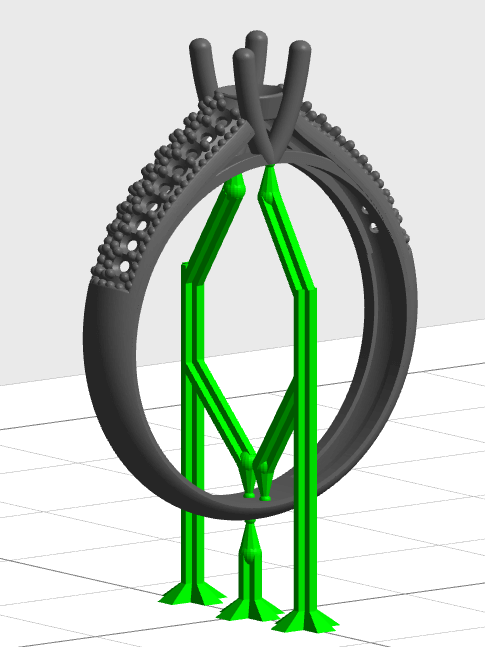

6)新建连接支撑->支撑的支撑

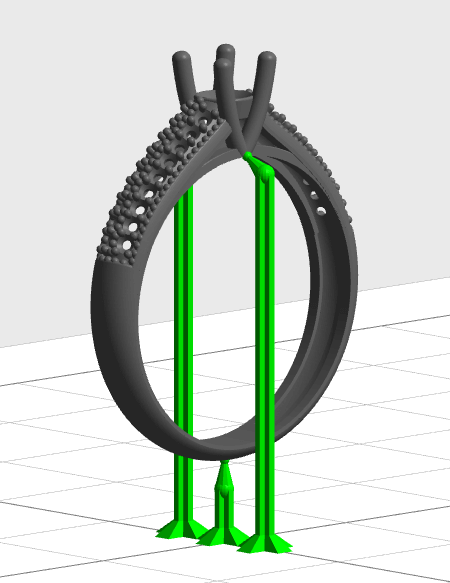

俯视的情景下，在支撑体上按下鼠标，拖动至支撑体上（内部支撑头或支撑脚消失），释放鼠标将生成连接支撑和支撑的支撑。
注意：支撑体透明（仰视）时，不支持本操作。

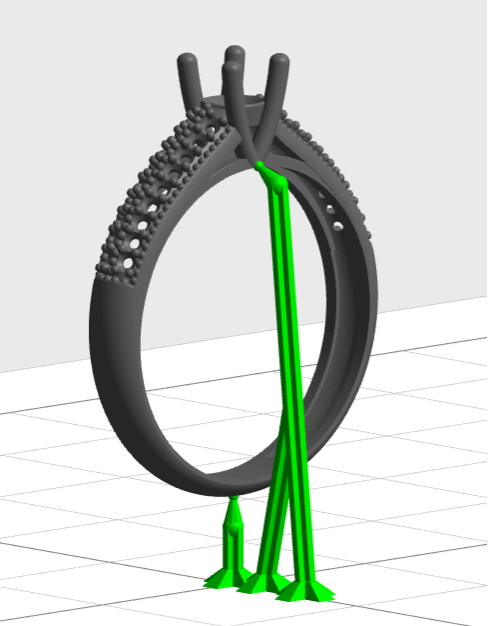

7)新建连接支撑->托盘的支撑
俯视的情景下，在支撑体上按下鼠标，拖动至托盘上（形状变成支撑脚），释放鼠标，将生成一个连接支撑和托盘的支撑。
注意：支撑体透明（仰视）时，不支持本操作。

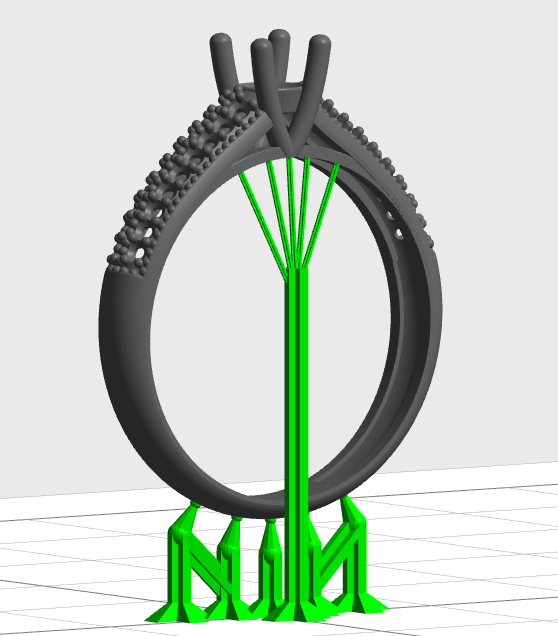

8)新建细小支撑
勾选细小支撑选项，可以新建模型上的内部支撑、连接支撑->支撑的支撑、连接支撑->模型的支撑、连接模型->支撑的支撑。
